Tous les répéteurs MeshCore n’ont pas besoin d’un point haut, d’un mât ou d’une autorisation de club radioamateur. Pour densifier un maillage urbain ou simplement couvrir un quartier depuis chez soi, un petit répéteur de balcon, alimenté par une cellule solaire, suffit largement. Ce guide décrit le montage d’un répéteur discret et économique autour du Seeed Studio Wio Tracker L1 Lite (version sans écran), d’une antenne fouet Gizont 869 MHz et d’un petit panneau solaire.
Pourquoi le L1 Lite plutôt qu’un P1 Pro ou un Heltec
Le Wio Tracker L1 existe en plusieurs déclinaisons. La version Pro embarque un écran OLED, une batterie 2000 mAh intégrée et un boîtier de protection : c’est le bon choix pour un nœud mobile ou un répéteur autonome de type point haut. La version Lite, elle, supprime l’écran et la batterie intégrée. Pour un usage fixe en répéteur, l’écran ne sert à rien une fois la configuration terminée — il ne fait que consommer du courant inutilement. Le Lite est donc le candidat naturel pour un montage discret, moins cher et plus économe, qu’on alimente en continu via solaire plutôt qu’à la pile.

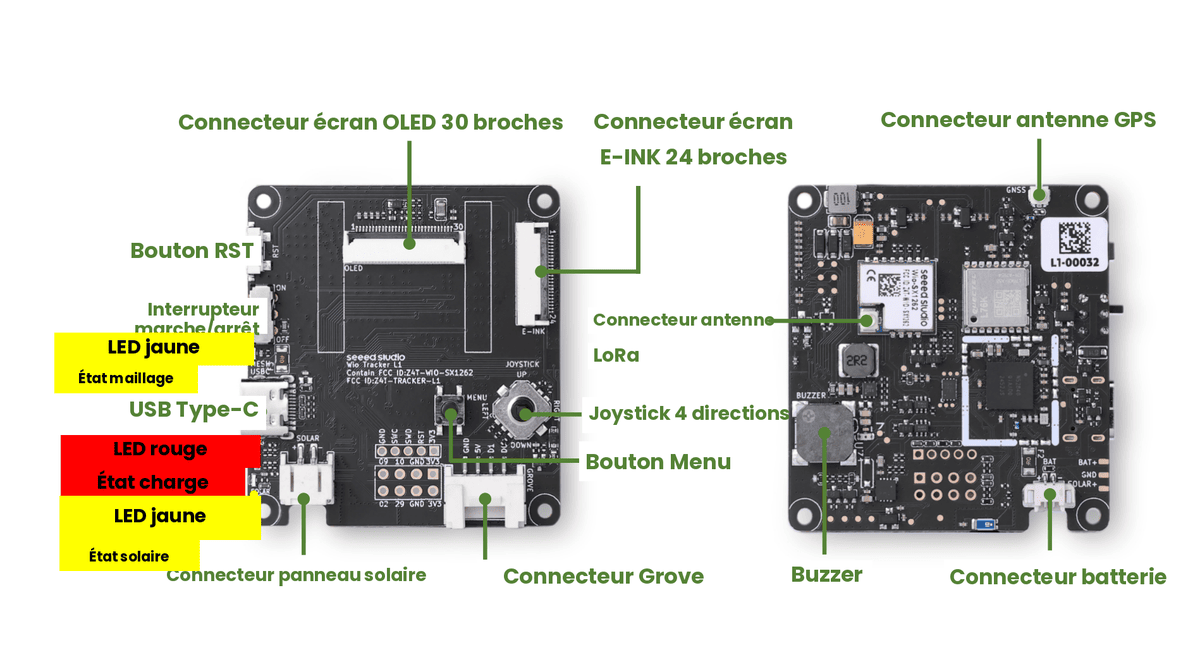

Sous le capot, le L1 Lite reprend l’électronique du reste de la gamme :
- un microcontrôleur Nordic nRF52840 (1 Mo de flash, 256 Ko de RAM) ;
- un transceiver Seeed Wio-SX1262, couvrant 862–930 MHz, donc parfaitement à l’aise sur la bande européenne 868/869 MHz ;
- un GPS L76K (GPS, BeiDou, GLONASS, QZSS), à désactiver une fois le répéteur en place — inutile pour un nœud fixe et gourmand en énergie ;
- une entrée USB-C 5 V / 1 A pour la configuration et la charge ;
- une entrée solaire dédiée en connecteur JST 2,0 mm 2 broches, également 5 V / 1 A ;
- un connecteur batterie séparé, sans batterie fournie sur cette version : comptez deux cellules 18650 montées sur un support double batterie (à raccorder au connecteur JST de la carte), plutôt qu’une simple cellule LiPo.
Le connecteur Grove mérite un mot à part : c’est le standard de connectique modulaire de Seeed Studio (câble 4 broches, prise polarisée) qui permet de brancher en quelques secondes, sans soudure, des dizaines de capteurs et modules déjà compatibles — température/humidité, qualité de l’air, détecteur de mouvement, relais, écran, etc. Sur un répéteur de balcon, ça ouvre la porte à des usages annexes (par exemple superviser la température dans le boîtier, ou déclencher une alerte locale) sans toucher à l’électronique de la carte. Le catalogue complet est consultable sur la page Grove de Seeed Studio.

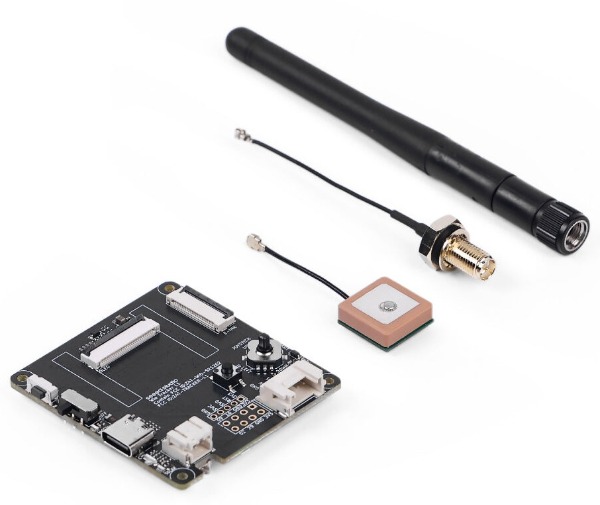

Côté antenne, le L1 Lite sort en IPEX (u.FL) sur la carte, mais le module est livré avec son câble/pigtail SMA : pas besoin d’en acheter un séparément, il suffit de le connecter à l’embase IPEX de la carte pour sortir en SMA femelle vers l’extérieur du boîtier.
La liste de courses
| Élément | Rôle | Repère |
|---|---|---|
| Seeed Wio Tracker L1 Lite (sans écran) — livré avec son pigtail SMA | Nœud répéteur MeshCore | ~30 € |
| Antenne fouet Gizont 868/869 MHz, 17 cm, SMA mâle | Antenne omnidirectionnelle, 2,5 dBi | ~12 € |
| Panneau solaire Soshine 5 V (1 à 2 W), sortie JST 2,0 mm ou USB-C avec régulateur (ou alternative : panneau solaire sur Amazon) | Recharge en journée | ~15–20 € |
| Batterie 18650 avec support double batterie | Autonomie nocturne | ~8–12 € |
| Boîte étanche IP65/IP66 (type boîtier électrique de dérivation), avec presse-étoupes déjà en place | Protection du module et de l’électronique | ~16 € |
| Presse-étoupe ou passe-câble étanche (si le boîtier choisi n’en a pas déjà), complété d’un ruban d’étanchéité | Passage du pigtail d’antenne | quelques euros |
| Sachet de gel de silice | Anti-condensation dans le boîtier | négligeable |
En additionnant les prix indiqués ci-dessus, le budget total tourne plutôt autour de 85–100 €, soit nettement moins qu’un montage type Solar P1 Pro avec filtre cavité destiné à un point haut partagé avec d’autres émetteurs.
Assemblage
- Préparer le boîtier. Le L1 Lite n’a, contrairement au P1 Pro, ni coque ni indice IP par défaut : toute l’étanchéité repose sur le boîtier que vous choisissez. Choisissez-en un déjà équipé de presse-étoupes d’origine (un pour le pigtail d’antenne, un second si besoin pour le câble solaire) plutôt que de percer vous-même le boîtier : on évite ainsi tout point d’entrée d’eau supplémentaire. Gardez le module, la batterie et le régulateur solaire côté sec.
- Câbler l’antenne. Reliez le pigtail IPEX à l’embase de la carte, sortez le SMA femelle par le presse-étoupe, puis vissez l’antenne Gizont à l’extérieur. Une antenne fouet 2,5 dBi n’a pas besoin d’un mât : verticale, dégagée des structures métalliques du balcon (rambarde, climatiseur, tôle), elle suffit à un usage de proximité. Évitez de la loger derrière une rambarde métallique ou un volet en aluminium, qui écranteraient une bonne partie du signal.
- Câbler l’alimentation. Branchez le support double 18650 sur le connecteur batterie dédié, puis le panneau solaire sur l’entrée JST 5 V dédiée (pas sur le port USB-C, réservé à la configuration et au secours). Le module gère lui-même la charge des cellules depuis le solaire ; il n’y a pas de MPPT séparé à ajouter pour un petit panneau de 1–2 W, la charge intégrée suffit à ce niveau de puissance.
- Fixer le panneau solaire. Orientez-le plein sud (dans l’hémisphère nord) avec le meilleur ensoleillement disponible sur le balcon, à l’abri de l’ombre portée par les étages supérieurs en fin de journée. Un simple support articulé collé ou vissé à la rambarde suffit pour un panneau de cette taille.
- Fermer et fixer le boîtier. Placez le sachet de gel de silice à l’intérieur, passez un ruban d’étanchéité autour du couvercle et des presse-étoupes, puis installez le boîtier sans le visser ni percer quoi que ce soit dans son support : des colliers de serrage ou des sangles autour de la rambarde suffisent pour le maintenir en place — si possible sous un auvent ou un débord de toiture, pour réduire l’exposition directe à la pluie.
Configuration MeshCore
Une fois le module flashé avec le firmware MeshCore et le rôle Repeater activé, le paramétrage détaillé (région/fréquence, désactivation du GPS, mot de passe admin, intervalle d’annonce, etc.) est couvert pas à pas dans l’article dédié à la configuration de MeshCore — pas besoin de le répéter ici.
Vérifier la couverture avant de fixer définitivement
Avant de visser quoi que ce soit, faites un test de position : avec un compagnon MeshCore (téléphone ou autre nœud) en main, déplacez-vous autour des emplacements candidats sur le balcon et relevez RSSI et SNR. Un SNR au-dessus de -7 dB et un RSSI au-dessus de -110 dBm indiquent une liaison saine ; en dessous, mieux vaut déplacer l’antenne de quelques dizaines de centimètres — même un balcon offre des variations de dégagement significatives d’un coin à l’autre.
Ce que ce montage ne remplace pas
Le but d’un répéteur de balcon n’est pas de couvrir un massif ou une vallée entière : c’est de servir de relais entre votre appartement et un répéteur de toit ou de colline qui, lui, ne rentrerait pas dans un logement (antenne directive, mât, filtre cavité, alimentation secteur). Un nœud L1 Lite bien placé sur un balcon fait le lien entre votre intérieur et ce point haut, et, multiplié sur plusieurs balcons d’un même quartier, densifie utilement le maillage MeshCore là où un point haut isolé ne suffit pas.
